1000V 60A 60KW korkeajännitteinen tasavirtalähde Perusparametrit: Tulo AC 380V±10%, taajuus 45Hz-65Hz, lähtö 1000V 60A, kokonaisteho 60KW; RS485-ohjelmaohjaus, jännite ja virta säädettävissä.

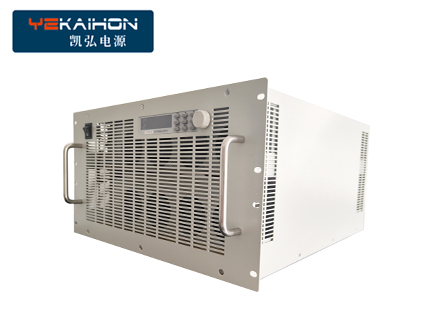

1000V 60A 60KW korkeajännitteinen tasavirtalähde
Perusparametrit: Tulo AC 380V±10%, taajuus 45Hz-65Hz, lähtö 1000V 60A, kokonaisteho 60KW; RS485-ohjelmaohjaus, jännite ja virta säädettävissä.
| Työympäristö |
Suhteellinen kosteus |
≤95 % RH, ei kondensaatiota |
| korkeus |
Yli 2 000 metrin korkeudessa alennuksen vähentämistä tulee harkita |
|
| jäähdytysmenetelmä |
pakotettu ilmajäähdytys |
|
| Käyttölämpötila |
-25 ℃ ~ +55 ℃, vähennys yli +55 ℃ käytössä |
|
| viestintäsyöte |
Tulojännitealue |
260Vac ~ 530Vac, 3L+PE |
| Taajuusalue |
45Hz ~ 65Hz |
|
| Tehokerroin |
≥0,99 |
|
| Tehokkuus |
>95 % |
|
| THD |
≤ 5 % |
|
| DC-lähtö |
lähtöteho |
60 kW |
| jännitealue |
50Vdc ~ 1000Vdc, jännitteensäätöaskel 0,1Vdc |
|
| Lähtövirran rajoitus |
0,6-60A portaattomasti säädettävä |
|
| nykyinen jakaminen |
Epätasapainoaste <±5 % |
|
| jännitteen säätelyn tarkkuus |
<±0,5 % |
|
| virran vakauden tarkkuus |
≤±1 % |
|
| seurata |
viestintämenetelmä |
CAN-väylä (RS485 tai 232) |
| Hälytys ja suojaus |
Yli/alijännitesuoja |
Automaattinen sammutussuoja, jatkaa toimintaansa automaattisesti normaalin tulon jälkeen |
| Ulostulon ylijännitesuoja |
Laite sammuu ja lukittuu automaattisesti, jolloin toiminnan jatkaminen vaatii virran kytkemisen uudelleen |
|
| Ylivirta- ja oikosulkusuojaus |
Laite sammuu ja lukittuu automaattisesti, jolloin toiminnan jatkaminen vaatii virran kytkemisen uudelleen |
|
| ylikuumenemissuoja |
Automaattinen sammutussuoja, joka jatkaa toimintaansa automaattisesti, kun lämpötila palaa normaaliksi |
|
| Tuotteen vakaus |
Keskimääräinen aika vikojen välillä (MTBF) |
yli 500 000 tuntia |
| Kokonaismitat |
koko |
Korkeus: 264mm * Leveys: 430mm * Pituus: 560mm |

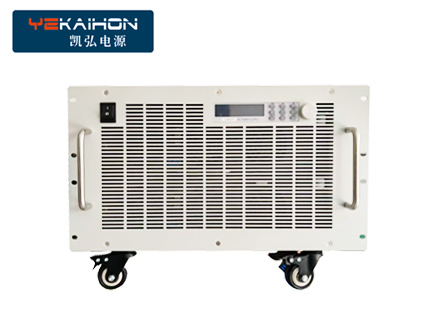

1000V 60A 60KW korkeajännitteinen tasavirtalähde
Käyttöohjeet
Tämän tyyppisessä ammattimaisessa virtalähteessä on yleensä korkea integraatio ja älykkyys, ja toimintaprosessi on yleensä seuraava:
Valmistelut: Johdotus ja tarkastus
●Tulojohdotus: Liitä virtalähde vastaavaan teollisuussähköverkkoon (kuten AC 380V ± 10 % kolmivaihevirta).
●Lähdön johdotus: Käytä erillistä kaapelia, joka pystyy kuljettamaan vähintään 60 A:n virtaa liittääksesi tehonlähtöliittimen luotettavasti kuormalaitteeseen. Varmista, että positiiviset ja negatiiviset liitännät ovat oikein ja turvalliset, jotta vältytään huonosta kosketuksesta johtuvalta ylikuumenemiselta.
●Maadoitus: Virtalähteen suojamaadoitusliittimen tulee olla hyvin maadoitettu käyttöturvallisuuden varmistamiseksi.
Virta päälle ja parametrien asetus: kaksi päämenetelmää
●Paikallinen käyttö: Aseta haluttu lähtöjännite (0-1000V) ja lähtövirta (0-60A) suoraan virtapaneelin kosketusnäytön, painikkeiden ja nuppien kautta. Voit valita vakiojännitteen (CV) tai vakiovirran (CC) tilan välillä, ja teho kytkeytyy automaattisesti ylläpitämään asetettua arvoa.
●Etä-/ohjelmoitava käyttö: virran taustalevyn tiedonsiirtoliitäntöjen kautta (kuten RS485, RS232, Ethernet jne.) CAN）， Yhdistä tietokoneeseen tai PLC:hen (ohjelmoitava logiikkaohjain). Ylemmässä tietokoneohjelmistossa voit:
Käytä vakiokomentoja, kuten SCPI ja ModBus monimutkaiseen ohjelmointiin. Mukauta lähtöjännitteen/virran aaltomuotoja (kuten askelaaltoja, pulssiaaltoja) simuloidaksesi todellisia työolosuhteita.Saumaton integrointi automatisoitujen testausjärjestelmien kanssa.
Käynnistä tulostus ja valvonta
●Kun olet varmistanut, että kaikki parametriasetukset ovat oikein, käynnistä virransyöttö painamalla "Output"- tai "Run"-painiketta.
● Jännitteen, virran, tehon ja muiden tietojen reaaliaikainen valvonta paneelinäytön tai ylemmän tietokoneohjelmiston avulla. Monet virtalähteet tukevat tietojen tallennustoimintoa, mikä helpottaa myöhempää analysointia.
Turvallinen sammutus
●Kun testaus tai tuotanto on valmis, pysäytä ensin ulostulo ja katkaise sitten virta virtakytkimestä.
●Noudata tiukasti periaatetta, että katkaise ensin virta ja irrota johdot myöhemmin, äläkä käytä sähköä.
Tärkeimmät edut ja varotoimet
●Tehokas ja vakaa: Edistyneitä teknologioita, kuten IGBT:tä, hyödyntämällä täyden kuorman hyötysuhde voi nousta yli 95 %:iin ja se voi toimia vakaasti pitkään. Lähtöjännitteen/virran suuri tarkkuus (stabiili jännite<± 0,5%, vakaa virta ≤± 1%).
●Rujat toiminnot: varustettu useilla suojauksilla, kuten ylijännite-, ylivirta-, ylilämpötila- ja oikosulkusuojauksella; Tukee useiden laitteiden rinnakkaista laajentamista suuremman virran saamiseksi; Joissakin huippuluokan malleissa on kaksisuuntaisia toimintoja, jotka voivat syöttää sähköenergiaa takaisin verkkoon, mikä säästää energiaa ja vähentää kulutusta.
●Huomioitavaa:
Ammattimainen käyttö: Sitä saavat käyttää koulutetut ammattilaiset.
Ympäristövaatimukset: Kiinnitä huomiota laitteiden työlämpötila-, kosteus- ja korkeusvaatimuksiin hyvän ilmanvaihdon ja lämmönpoiston varmistamiseksi.
Varustussovitus: Varmista, että kuormalaitteiston jännite, virta ja teho ovat virransyöttöalueen sisällä, ja varaa tietty marginaali.
